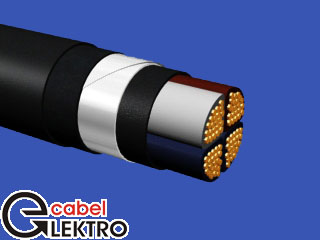

Силовой кабель ВБбШв 4х35 с пластмассовой изоляцией предназначен для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1 кВ при температуре окружающей среды от -50 до +50 °С при относительной влажности до 98%
Количество жил и сечение
Силовой кабель ВБбШв 4х35 мм2 (одножильный)
Электрические характеристики
Сопротивление изоляции жил кабеля ВБбШв 4*35 при температуре 20 °С, не менее:
при сечении 1 и 1,5 мм2 — 12 МОм/км;
при сечении 2,5 — 4,0 мм2 — 10 МОм/км;
при сечении 6,0 мм2 — 9 МОм/км;
при сечении 10 — 240 мм2 — 7 МОм/км;
сопротивление изоляции при длительно допустимой температуре нагрева жил, не менее — 0,005 МОм/км;
максимальное рабочее напряжение электрической сети:
для кабелей 0,66 кВ — 0,72 кВ;
для кабелей 1 кВ — 1,2 кВ.
Условия прокладки
Силовые кабели ВБбШв 4х35 допускается прокладывать без предварительного прогрева при температуре окружающего воздуха не ниже -15 °С. Силовой кабель ВБбШв 4х35 должен прокладываться с радиусом изгиба не менее 10 диаметров кабеля
Условия эксплуатации
Рабочая температура эксплуатации кабеля ВБбШв 4*35 от -50 до +50 °С; срок службы в нормальных условиях эксплуатации не менее 30 лет
