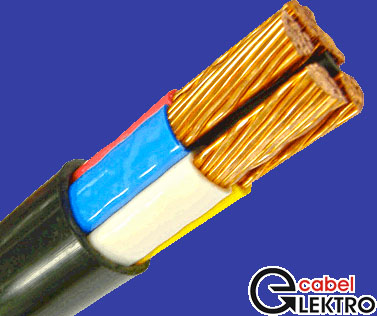

Медный силовой кабель ВВГнг предназначен для стационарной прокладки на напряжение до 35 кВ, с пластмассовой изоляцией. Назначение: передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц
Жила - круглая из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной. Изоляция - изоляционный ПВХ пластикат. Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой. Оболочка - светотермостойкий ПВХ пластикат пониженной горючести. Электрические характеристики силового кабеля ВВГнг: сопротивление изоляции жил при температуре 20 °С, МОм/км, не менее: при сечении до 1,5 мм2 - 12; при сечении 2,5–4,0 мм2 - 10; при сечении 6,0 мм2 - 9; при сечении 10–240 мм2 - 7; сопротивление изоляции при длительно допустимой температуре нагрева жил не менее - 0,005 МОм/км; максимальное рабочее напряжение электрической сети:
для кабелей 0,66 кВ - 0,72 кВ;
для кабелей 1 кВ - 1,2 кВ.
Условия прокладки
Медный силовой кабель ВВГнг прокладывают в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 °С. Не рекомендуется прокладка в земле; монтажные радиусы изгиба при прокладке - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей
Условия эксплуатации
Рабочая температура эксплуатации силового кабеля ВВГнг от -50 до +50 °С; длительно допустимая температура нагрева жил при эксплуатации — 70 °С; допустимый нагрев жил в аварийном режиме - 80 °С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы; срок службы в нормальных условиях эксплуатации не менее 30 лет
