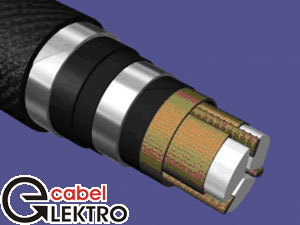

Силовой алюминиевый кабель ААШв 4х120 с пропитанной бумажной изоляцией на напряжение 1 - 10 кВ предназначен для передачи распределения электрической энергии в стационарных установках
Количество жил и сечение
Силовой кабель ААШв 4х120 мм
Электрические характеристики
Силовой кабель ААШв 4х120 имеет электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более:
для жил сечением 6 мм2 - 5,110;
для жил сечением 10 мм2 - 3,080;
для жил сечением 16 мм2 - 1,910;
для жил сечением 25 мм2 - 1,200;
для жил сечением 120 мм2 - 0,253;
для жил сечением 185 мм2 - 0,164;
для жил сечением 240 мм2 - 0,125;
для жил сечением 300 мм2 - 0,100;
для жил сечением 400 мм2 - 0,0778;
для жил сечением 800 мм2 - 0,0367;
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм: - не менее 200.
Условия прокладки
Прокладывают алюминиевые силовые кабели ААШв 4х120 без предварительного прогрева при температуре окружающего воздуха не ниже 0°С. Силовые кабели должны прокладываться при минимальном радиусе изгиба, равном 15D многожильных кабелей в свинцовой оболочке и 25D - кабелей в алюминиевой.
Условия эксплуатации
Кабель ААШв 4х120 при эксплуатации не подвергается растягивающим усилиям, в помещениях, каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений;
Кабель ААШв эксплуатируется при рабочей температуре от -50 до +50 °С
