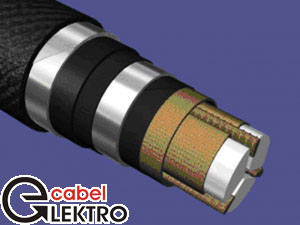

Марка Силовой кабель ААШв 4х70 (мж)
Назначение Силовой алюминиевый кабель ААШв 4х70 с пропитанной бумажной изоляцией на напряжение 1 - 10 кВ предназначен для передачи распределения электрической энергии в стационарных установках
Количество жил и сечение Силовой кабель ААШв 4х70 мм (многожильный)
Электрические характеристики Силовой кабель ААШв имеет электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более:
для жил сечением 6 мм2 - 5,110;
для жил сечением 10 мм2 - 3,080;
для жил сечением 16 мм2 - 1,910;
для жил сечением 25 мм2 - 1,200;
для жил сечением 120 мм2 - 0,253;
для жил сечением 185 мм2 - 0,164;
для жил сечением 240 мм2 - 0,125;
для жил сечением 300 мм2 - 0,100;
для жил сечением 400 мм2 - 0,0778;
для жил сечением 800 мм2 - 0,0367;
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм: - не менее 200
Условия прокладки Прокладывают алюминиевые силовые кабели ААШв 4х70 без предварительного прогрева при температуре окружающего воздуха не ниже 0°С. Силовые кабели должны прокладываться при минимальном радиусе изгиба, равном 15D многожильных кабелей в свинцовой оболочке и 25D - кабелей в алюминиевой.
Условия эксплуатации Кабель ААШв 4х70 при эксплуатации не подвергается растягивающим усилиям, в помещениях, каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений;
Кабель ААШв эксплуатируется при рабочей температуре от -50 до +50 °С;
длительно допустимая температура нагрева жил:
для кабеля ААШв напряжением 1 и 6 кВ - 80 °С;
для кабеля ААШв напряжением 10 кВ - 70 °С;
для кабеля ААШв напряжением 35 кВ - 65 °С;
максимально допустимая температура нагрева жил при перегрузке:
для кабеля ААШв напряжением 1 и 6 кВ - 105 °С;
для кабеля ААШв напряжением 10 кВ - 90 °С;
максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабеля ААШв напряжением 1 кВ - 250 °С;
для кабеля ААШв напряжением 6 и 10 кВ - 200 °С;
для кабеля ААШв напряжением 20 и 35 кВ - 130 °С;
температура прокладки - не ниже - 0 °С;
величина монтажных изгибов - не менее 25 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.
