КАБЕЛЬ АЛЮМИНЕВЫЙ СИЛОВОЙ КАТАЛОГ

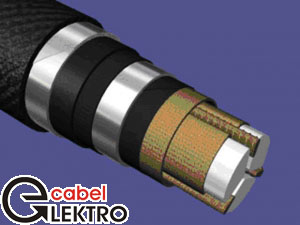

Марка Силовой кабель ААШв
Назначение Силовой алюминиевый кабель ААШв с пропитанной бумажной изоляцией на напряжение 1 - 10 кВ предназначен для передачи распределения электрической энергии в стационарных установках
Количество жил и сечение На напряжение 1 кВ:
Силовой кабель ААШв 4х35
Силовой кабель ААШв 4х50
Силовой кабель ААШв 4х70
Силовой кабель ААШв 4х70 (мж)
Силовой кабель ААШв 4х95
Силовой кабель ААШв 4х120
Силовой кабель ААШв 4х1 50
Силовой кабель ААШв 4х185
На напряжение 6 кВ:
Силовой кабель ААШв 3х35
Силовой кабель ААШв 3х50
Силовой кабель ААШв 3х70
Силовой кабель ААШв 3х70 (мж)
Силовой кабель ААШв 3х95
Силовой кабель ААШв 3х95 (мж)
Силовой кабель ААШв 3х120
Силовой кабель ААШв 3х120 (мж)
Силовой кабель ААШв 3х150
Силовой кабель ААШв 3х150 (мж)
Силовой кабель ААШв 3х185
Силовой кабель ААШв 3х185 (мж)
Силовой кабель ААШв 3х240
Силовой кабель ААШв 3х240 (мж)
На напряжение 10 кВ:
Силовой кабель ААШв 3х35
Силовой кабель ААШв 3х50
Силовой кабель ААШв 3х70
Силовой кабель ААШв 3х70 (мж)
Силовой кабель ААШв 3х95
Силовой кабель ААШв 3х95 (мж)
Силовой кабель ААШв 3х120
Силовой кабель ААШв 3х120 (мж)
Силовой кабель ААШв 3х150
Силовой кабель ААШв 3х150 (мж)
Силовой кабель ААШв 3х185
Силовой кабель ААШв 3х185 (мж)
Силовой кабель ААШв 3х240
Силовой кабель ААШв 3х240 (мж)
Электрические характеристики Силовой кабель ААШв имеет электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более:
для жил сечением 6 мм2 - 5,110;
для жил сечением 10 мм2 - 3,080;
для жил сечением 16 мм2 - 1,910;
для жил сечением 25 мм2 - 1,200;
для жил сечением 120 мм2 - 0,253;
для жил сечением 185 мм2 - 0,164;
для жил сечением 240 мм2 - 0,125;
для жил сечением 300 мм2 - 0,100;
для жил сечением 400 мм2 - 0,0778;
для жил сечением 800 мм2 - 0,0367;
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм: - не менее 200.
Условия прокладки Прокладывают алюминиевые силовые кабели ААШв без предварительного прогрева при температуре окружающего воздуха не ниже 0°С. Силовые кабели должны прокладываться при минимальном радиусе изгиба, равном 15D многожильных кабелей в свинцовой оболочке и 25D - кабелей в алюминиевой.
Условия эксплуатации Кабель ААШв при эксплуатации не подвергается растягивающим усилиям, в помещениях, каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений;
Кабель ААШв эксплуатируется при рабочей температуре от -50 до +50 °С;
длительно допустимая температура нагрева жил:
для кабеля ААШв напряжением 1 и 6 кВ - 80 °С;
для кабеля ААШв напряжением 10 кВ - 70 °С;
для кабеля ААШв напряжением 35 кВ - 65 °С;
максимально допустимая температура нагрева жил при перегрузке:
для кабеля ААШв напряжением 1 и 6 кВ - 105 °С;
для кабеля ААШв напряжением 10 кВ - 90 °С;
максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабеля ААШв напряжением 1 кВ - 250 °С;
для кабеля ААШв напряжением 6 и 10 кВ - 200 °С;
для кабеля ААШв напряжением 20 и 35 кВ - 130 °С;
температура прокладки - не ниже - 0 °С;
величина монтажных изгибов - не менее 25 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.
